3-d модели в программе веб-печник ДНКП

некоторые модели в объеме

Здесь собрал некоторые интересные, на мой взгляд, работы выполненные мной при помощи программы ДНКП веб-конструктор. Напомню, что это программа, которая создает модель в объеме, делает порядовку с маркировкой каждого элемента кладки, создает файл нарезки и файл комплектации. Здесь приведена только часть возможностей программы

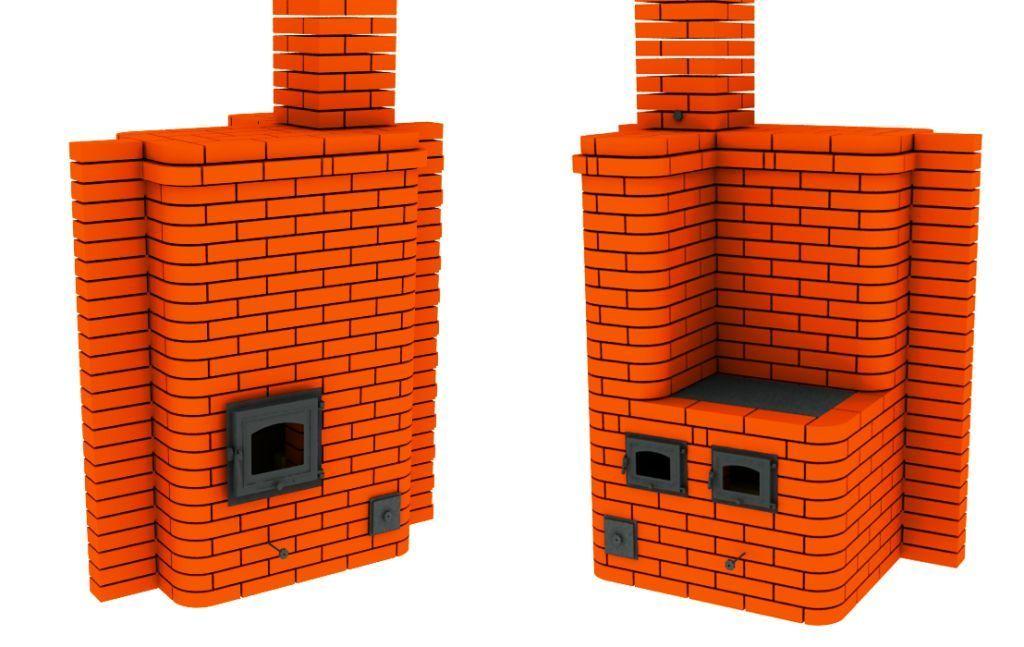

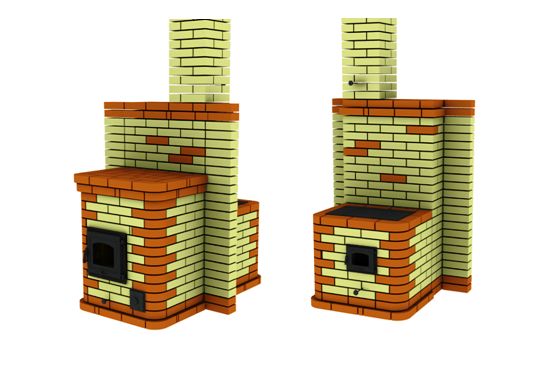

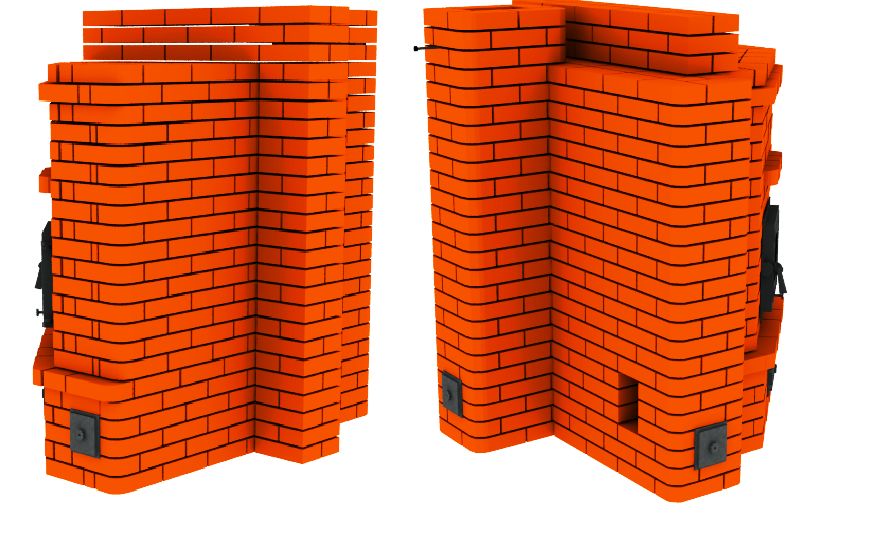

Вариант углового отопительного камина с отдельным топливником и "чистой" хлебной камерой. печь-камин отапливает 3 помещения

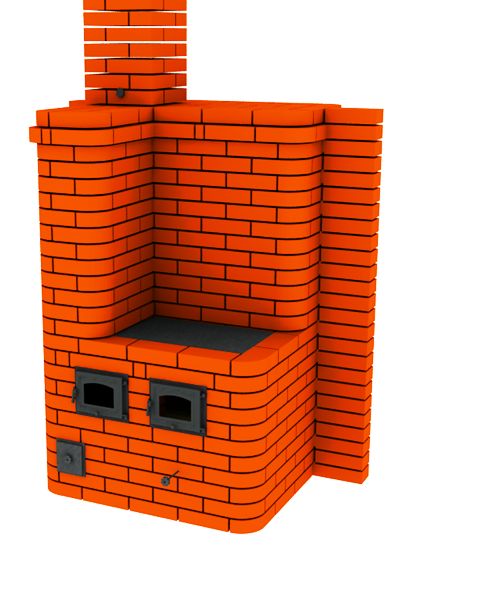

вид из гостинной комнаты

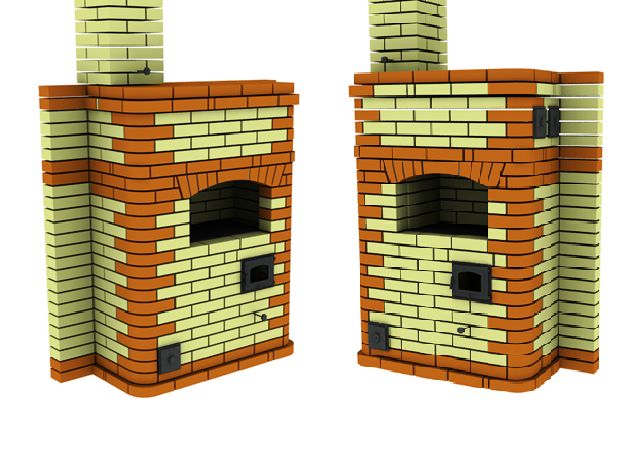

вид из кухни - хлебная камера - "чистая". И вид из коридора

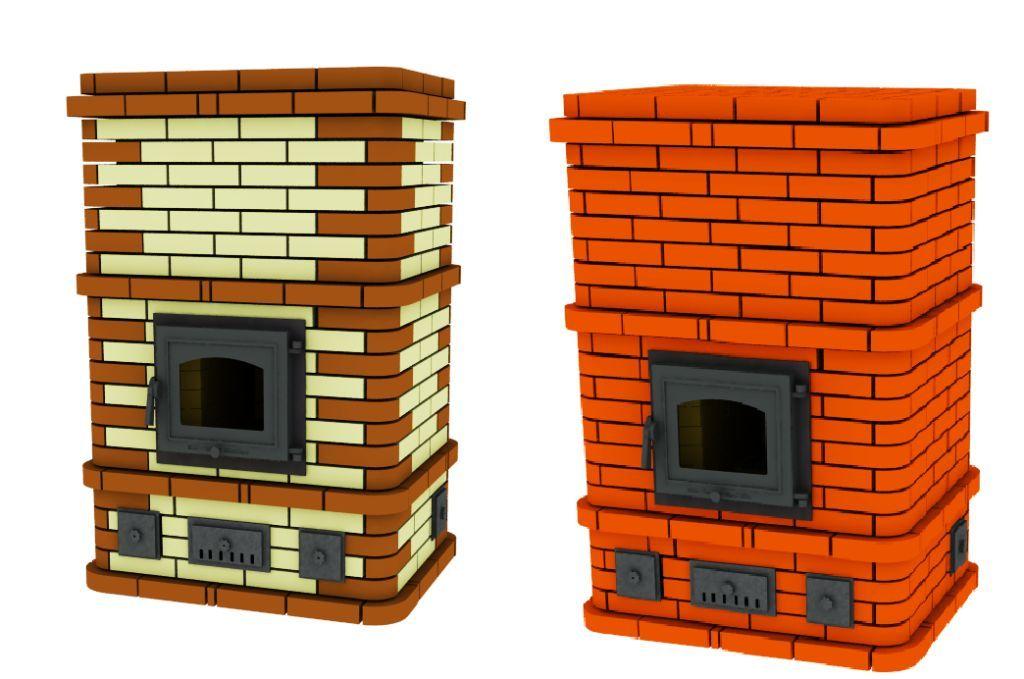

вариант небольшой отопительно-варочной плиты размером 640 х 1240

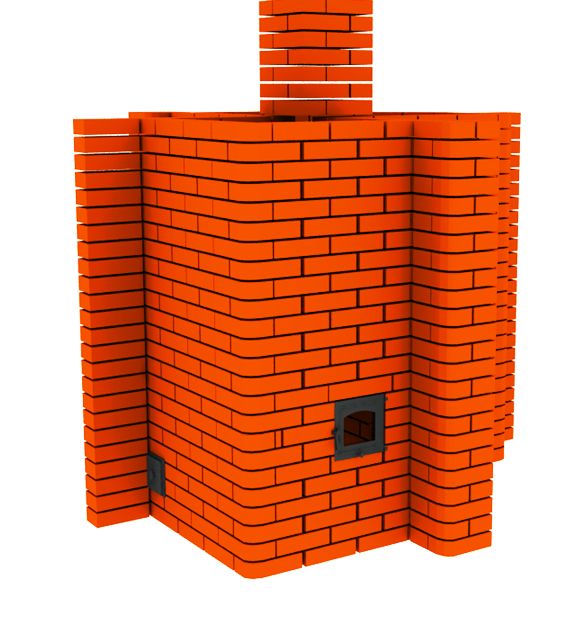

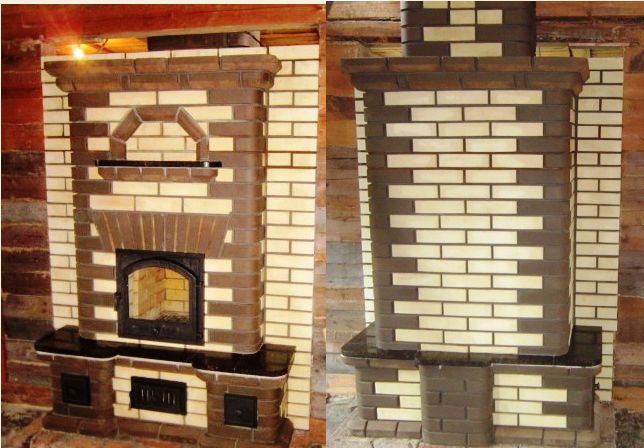

отопительный камин с подключением каркасной плиты с тыла

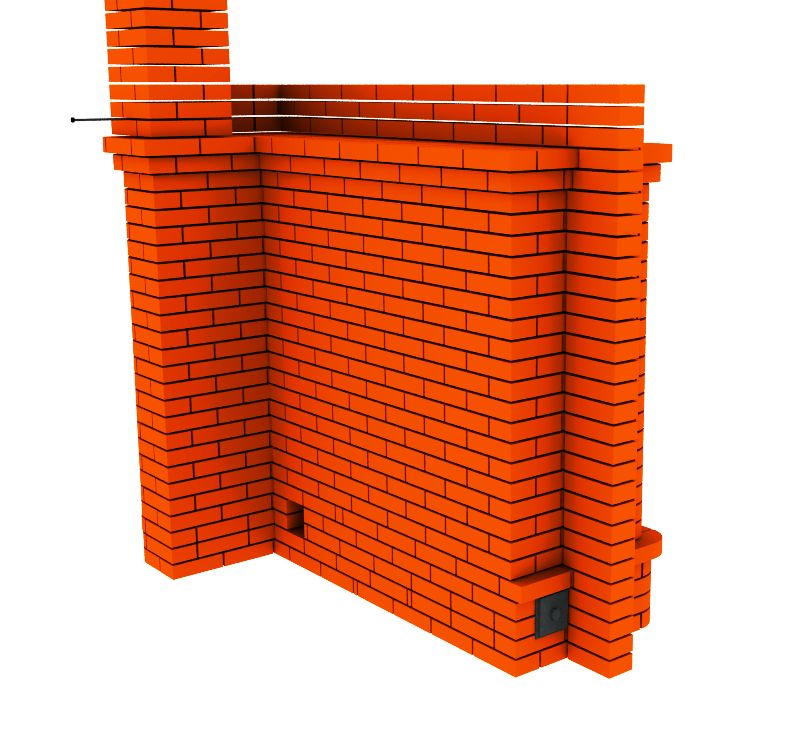

вид со стороны подключения каркаса

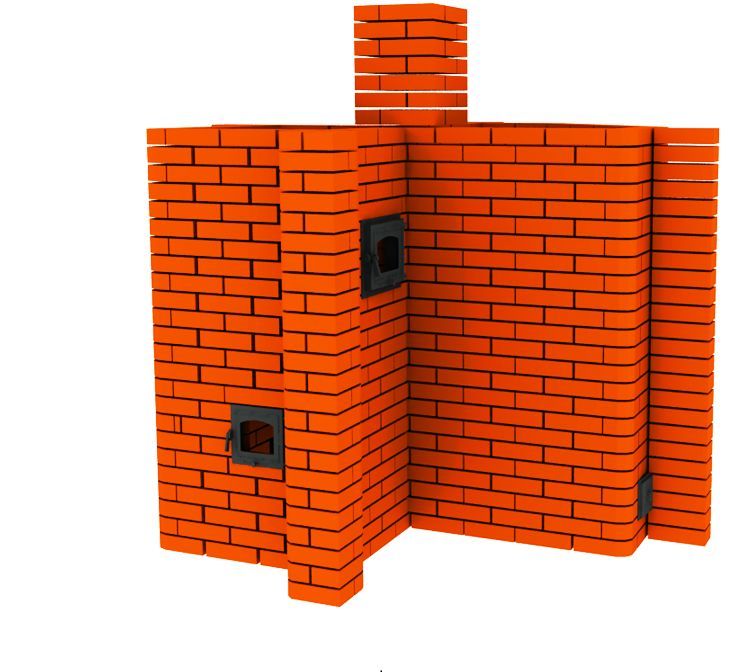

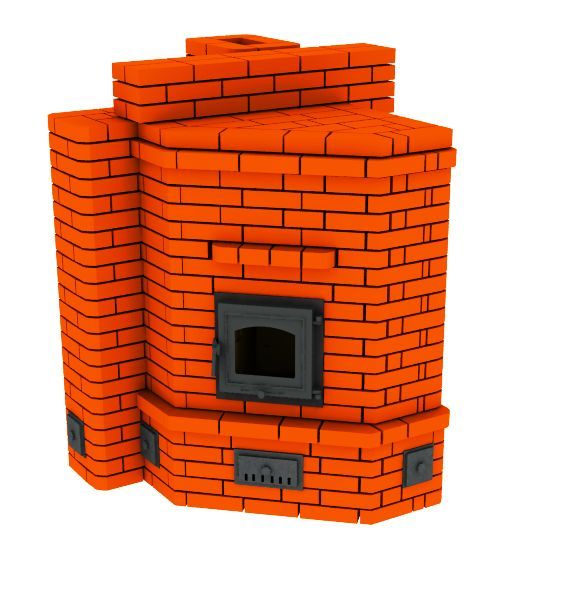

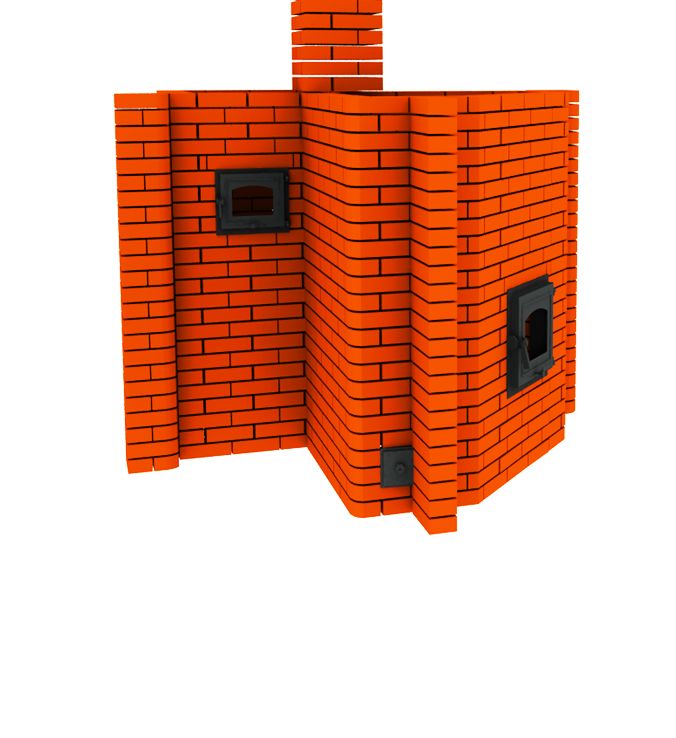

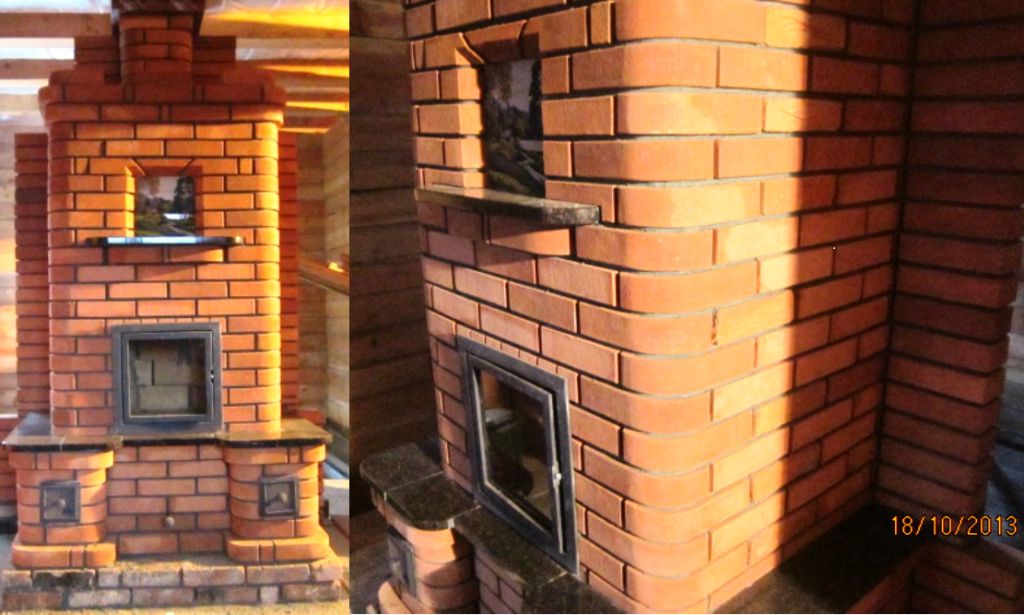

угловой отопительный камин с подключением каркасной плиты с тыла

виды из гостинной и кухни - отверстие с тыльной стороны для подключения каркасной плиты

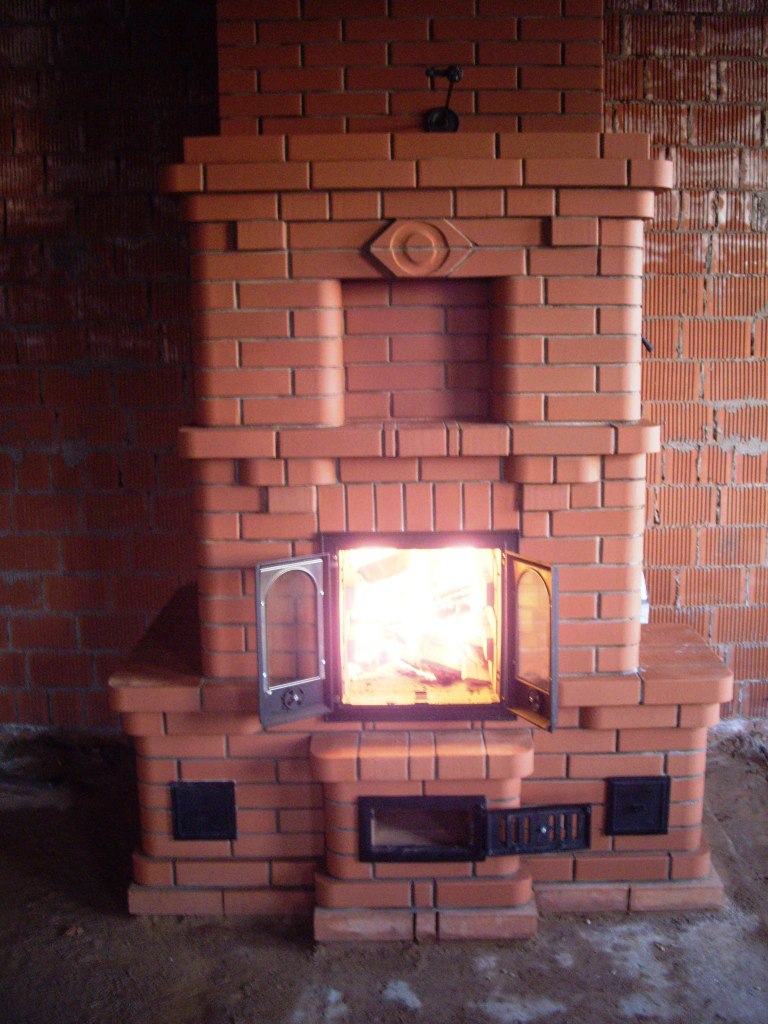

камин отопительный с варочной плитой

камин отопительный с варочной плитой 2

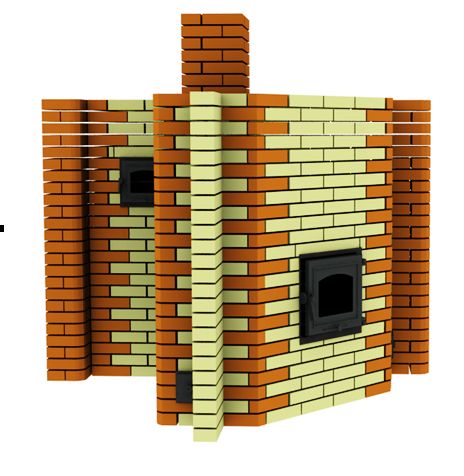

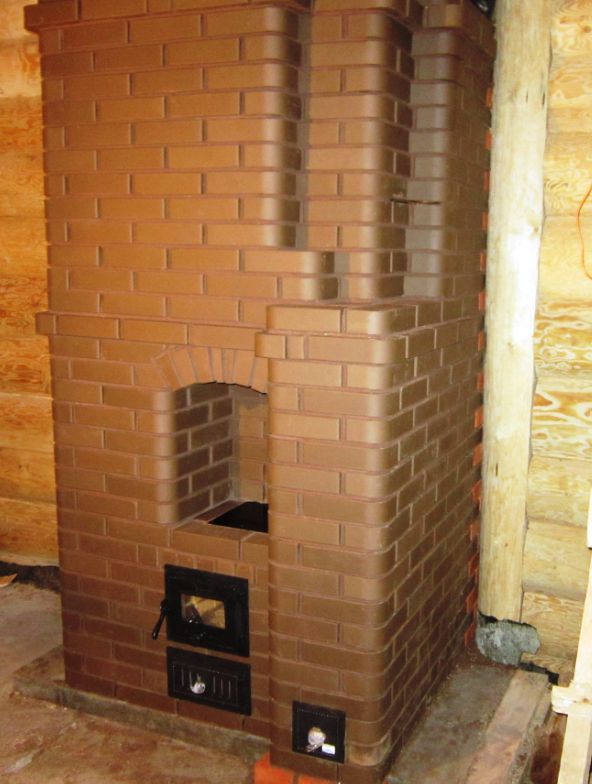

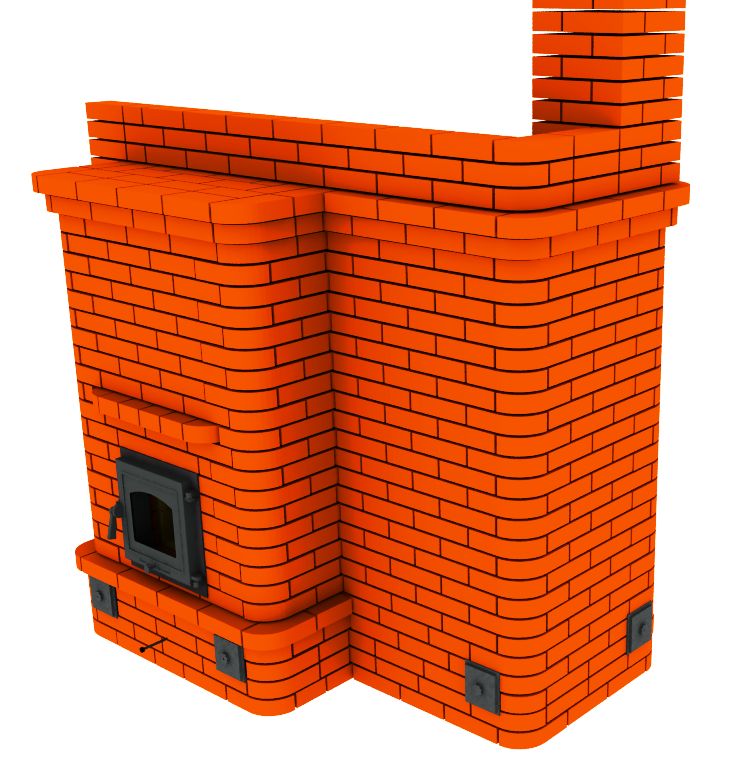

двухконтурная печь 116 х 78

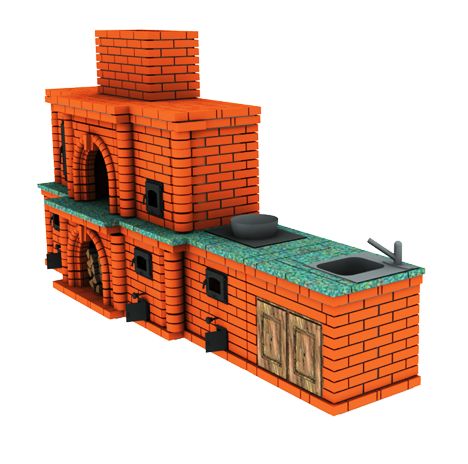

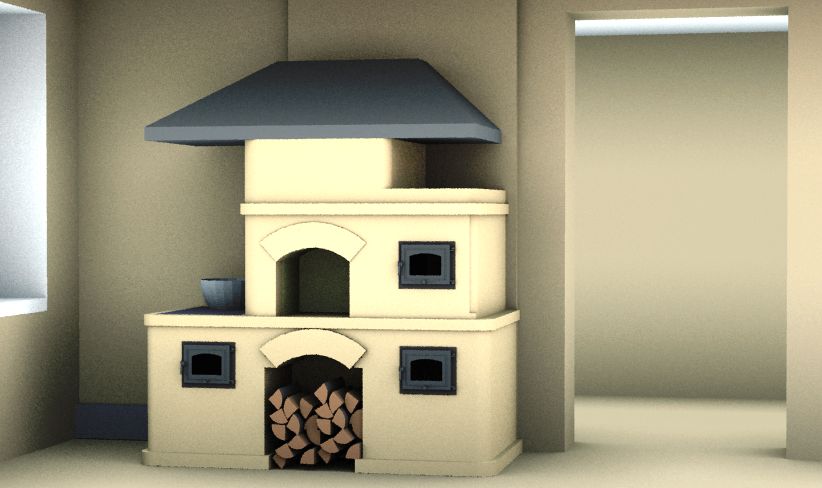

отопительно-варочные печи с плитой

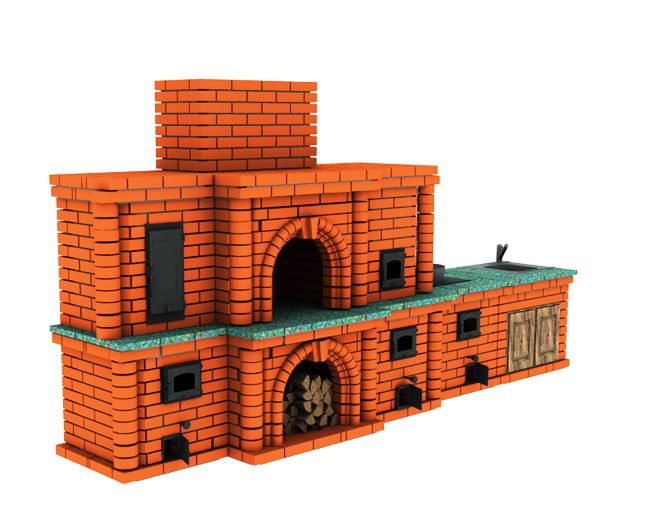

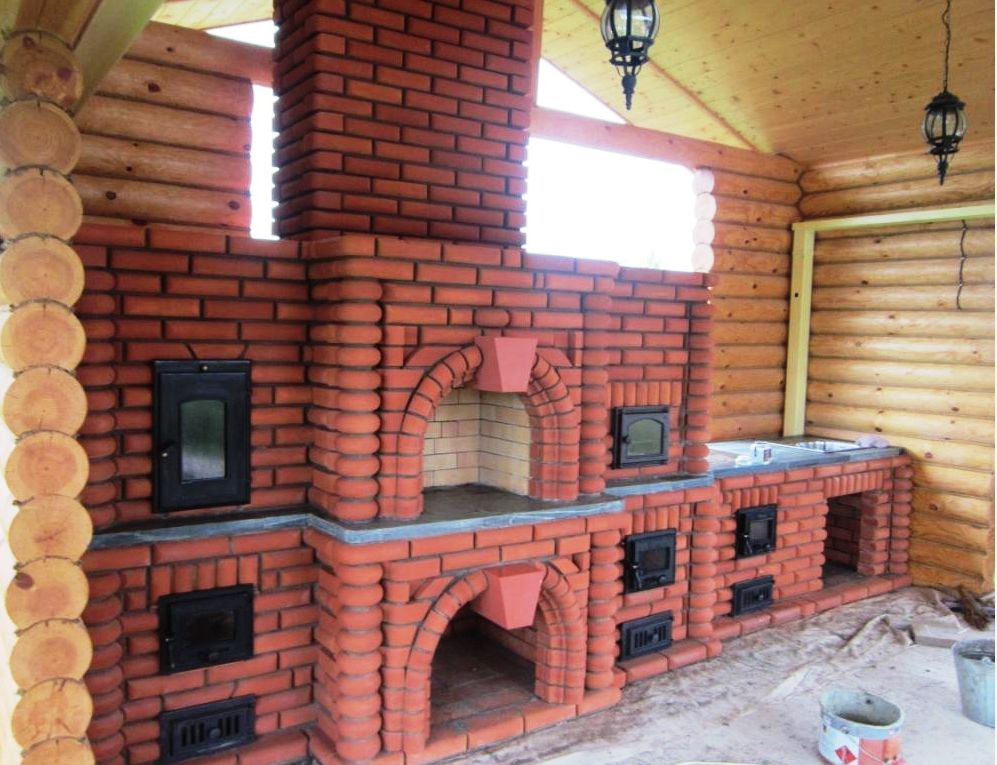

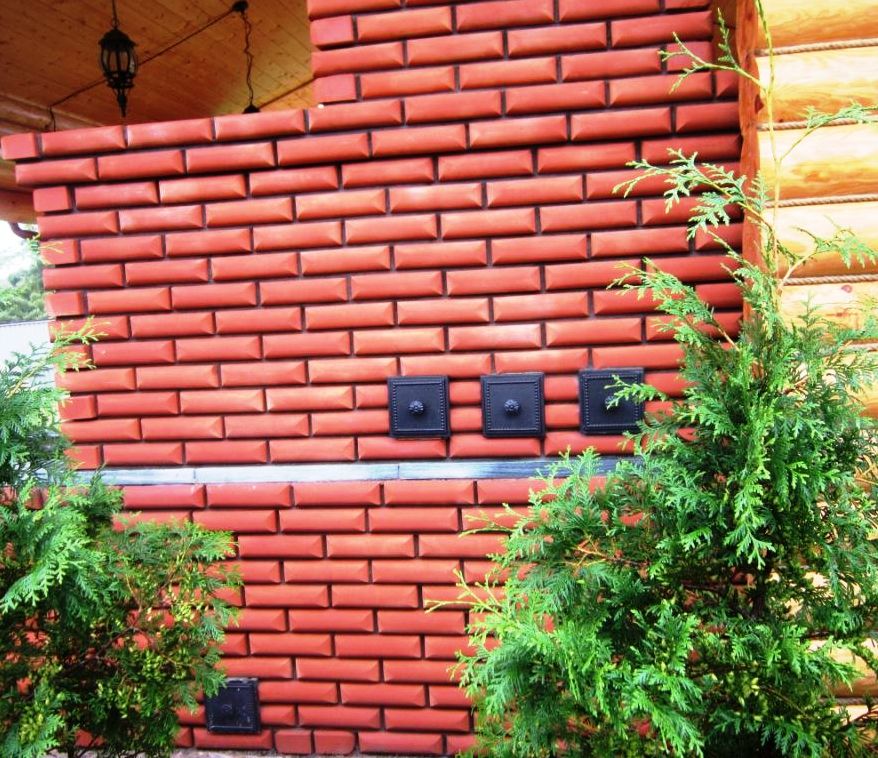

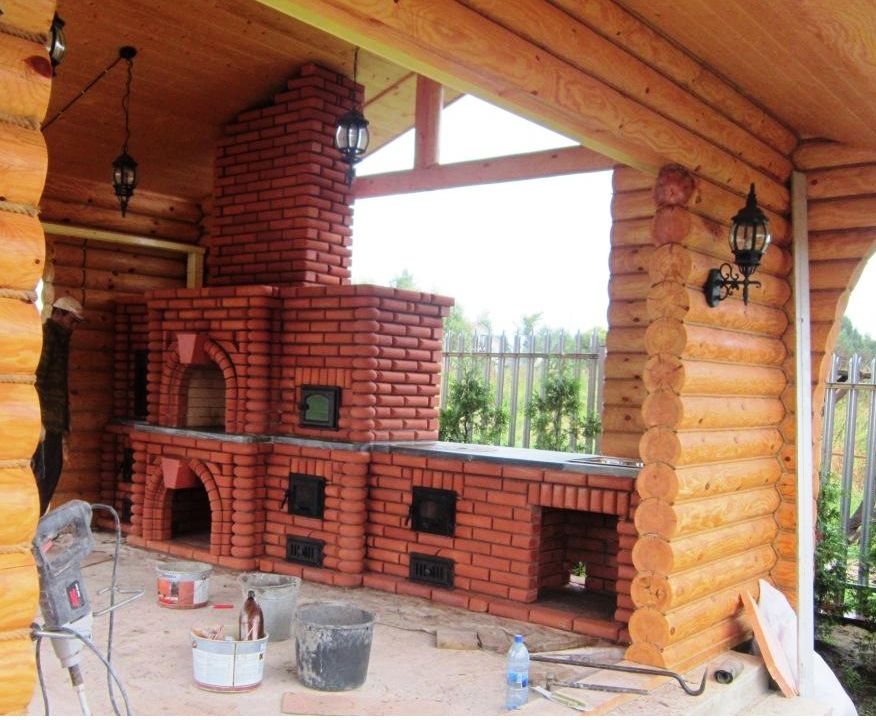

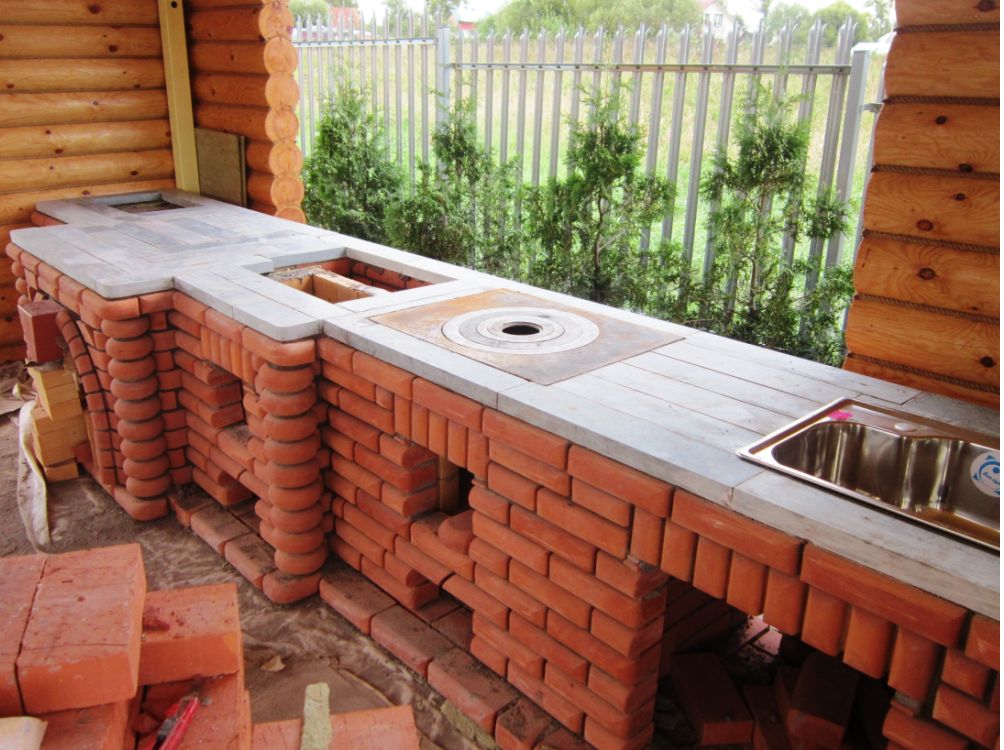

барбекю с четырьмя топливниками различной функциональности

Пример для скачивания

Большинство моделей построены на основе применения ВС (вихревого смесителя), который способствует турбулизации в топливнике и камере дожига, а также перемешиванию смеси газов
Вот простенькая модель с ссылкой на скачивание

прямая ссылка на скачивание 3-d модели в программе SketchUp

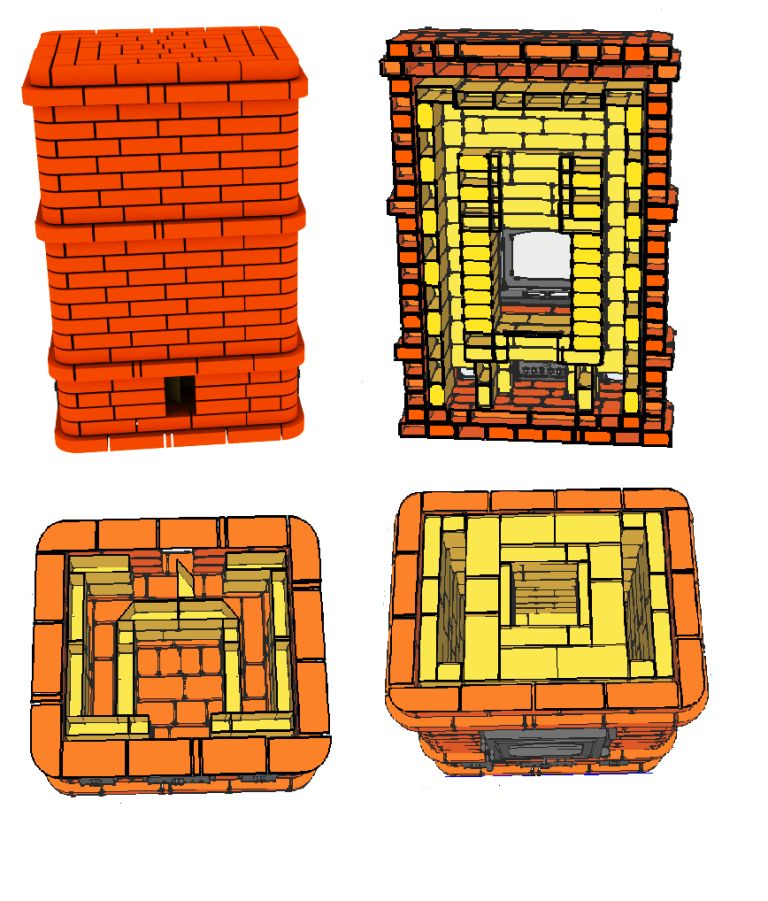

Подтопочное пространство используем для предварительного нагрева воздуха и заполняем рассечками
Вместо колосника - глухой под
Подача воздуха в КТ через 4 щелевых вихревых сопла
Между огнеупором в КТ и керамическим кирпичом шов в 20мм
В КД используем ВСБ
В этой модели можно, при необходимости, увеличить функционал, вставив в районе верхнего смесителя хлебную дверку, заодно и понаблюдать за процессом.

Предистория этого вопроса записана здесь
