Кладочный Шов

Малая закваска квасит все тесто | Такая малость, шов!

Насколько это важный вопрос? Стоит ли говорить об этом? Но для печника это один из самых существенных вопросов! Шов для печника – все равно что ритм для музыканта и мазок для художника! Точность исполнения во многом определяется качеством шва. Вот некоторые параметры, на которые влияет шов.

1. Правильно подобранный шов облегчит работу печника и потребует минимум пилки кирпича при кладке.

2. Размер шва влияет на расход кирпича (до 10%) и на расход раствора(до 30%).

3. Размер шва влияет на бюджет строения (до 2%)

4. Размер шва при рельефной кладке влияет на мощность излучения поверхности печи (можно получить эффект до 30%!)

5. Размер шва влияет на прочность кладки

Предполагаем, для определенности, что размер кирпича у нас 250 х120 х 65. Заводской шов, как эталон равен 250-2*120=10мм. В этой статье я хочу показать, что по всем этим пунктам заводской шов выигрывает у тонких (<10) швов

По этим пунктам поподробнее.

По пункту 1.

Предположим, что нужно выложить столбик размером кирпич на кирпич. Вы быстро обнаружите, что для успешной кладки нужно положить кирпичи так, чтоб в длину кирпича укладывалось две ширины кирпича + размер шва. Это и есть, так называемое, правило печной вязки. L=2*D+h . Отсюда размер шва (далее называем его заводским) h=L-2*D



Наш заводской шов для данного случая равен 250-2*120 = 10мм. Иными словами, если Вы выполните данную кладку с заводским швом, то пилить кирпичи не придется. Если же Вы захотите сложить этот элемент на другом размере шва, например на 6 мм, то придется все(!!!) кирпичи на этом столбике подрезать с торца на величину 4мм (10мм-6мм). Похожая проблема возникает на сторонах кладки не кратных целому размеру кирпича. Там через ряд нужно будет подрезать угловой кирпич на величину 4мм (10мм-6мм).

По пункту 2.

Будем сравнивать два способа внешней кладки. Один способ с заводским швом в 10 мм и другой со швом в 6мм

Для стандартной печи противотока мощностью поверхности излучения 1.9 кВт при кладке с заводским швом потребуется 494 кирпича на внешнюю кладку, и 498кг глино песчаной смеси (гпс)

При тех же условиях на шве в 6 мм, потребуется 545 шт кирпича, и 330 кг гпс Суммируем по пункту 2: на заводском шве в 10 мм , в сравнении со швом в 6 мм, пойдет на 10% кирпича меньше, но потребуется дополнительно 160 кг гпс на каждые 500 штук кирпича.

По пункту 3.

Легко увидеть, что разница в цене за кирпичи и в цене за раствор приводит к снижению бюджета в первом случае 1-2%. Немного, но все же…

По пункту 4.

Как известно, теплопередача зависит от площади поверхности печи, от, так называемого «зеркала» печи. Считается по приближенной формуле, что с 1 м2 излучается примерно 300вт.

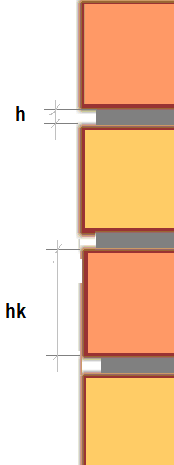

На рисунке приведен пример с рельефным швом, где hk - высота кирпича , h - размер шва

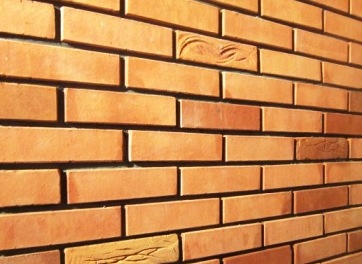

Здесь сравним рельефный заводской и плоский заводской швы. Сопоставляя площадь поверхности для 2-х случаев, нетрудно заметить, что рельефный шов даст нам дополнительное увеличение площади поверхности печи почти на 30% , следовательно и существенно увеличит теплосъем печи.

По пункту 5.

Для печного шва существует такое поверье, записанное в старые стандарты. Чем тоньше шов, тем прочнее кладка.
Давайте посмотрим внимательно так ли это. На первый взгляд, действительно, кажется что так. Прочность кладки зависит от свойств составляющих ее материалов — кирпича и раствора. Глиняный раствор, понятно, имеет меньшую прочность, чем кирпич. Отсюда делается заключение - чем тоньше шов, тем крепче кладка. Но не поспешили мы с выводом?

Во-первых. Известно, что предел прочности при сжатии кирпичной кладки, выполненной даже на цементном прочном растворе (с маркой больше чем марка кирпича), составляет не более 50%, от предела прочности кирпича. Вследствие разных причин давление в кладке неравномерно распределяется по поверхности кирпича и вызывает в нем, кроме напряжений сжатия, напряжения изгиба и среза. Кирпич же имеет в 4—б раз меньший предел прочности при изгибе, чем при сжатии.

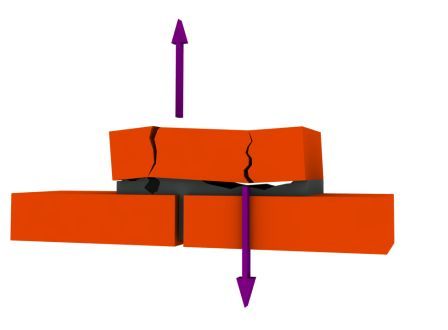

Вследствии чего возникают деформации сгиба?

Вследствии неравномерности опирания кирпича на подстилочный слой!
Мне приходилось разбирать печи из кирпича-сырца, которые простояли без трещин по 60-70 лет! И видел печи со швами в 2-5 мм с полопавшими кирпичами! Давайте ответим на вопрос. Где плотнее ляжет кирпич в кладке, на тонкий или на толстый шов? Плотность, и толщина слоя раствора в горизонтальном шве не везде одинаковы. И чем тоньше шов, тем эта неоднородность выше. Кирпич плотнее ляжет, естественно, на толстый шов - кладка такая менее требовательна к эластичности и неоднородности шва. Можно прыгнуть безопасно и с большой высоты на высокую подушку (скажем, на паралоновую яму) и сломать ногу при хотьбе, оступившись на камне.
Чем толще шов, тем меньшую деформацию сжатия и среза испытывает кирпич, тем прочнее кладка! .

Во-вторых. Кирпич испытывает еще и тепловые нагрузки. Когда кирпич нагревается - он расширяется. И находится в окружении таких же разогретых, кирпичей. Они начинают при этом давить друг на друга. Чем тоньше шов - тем прочнее зажат кирпич между соседями, тем большую нагрузку он испытает, тем больше вероятность разрушения кирпича. Толстый шов лучше сдемпфирует нагрузку, а когда не выдержит ее при тепловом ударе, трещина пойдет по шву, а не по кирпичу. Последствия в этом случае устранить легче

Вывод: заводской шов в 10 мм наилучшим образом влияет на следующие факторы

1. облегчит работу печника и потребует минимум пилки кирпича при кладке.

2. уменьшит расход кирпича (до 10%) .

3.уменьшит бюджет строения (до 2%)

4. увеличит мощность излучения поверхности печи (можно получить эффект до 30%!)

5. делает кладку менее подверженной деформациям сдвига и среза, а также тепловым ударам

вот почему в своей практике последние годы я использую только заводской шов
